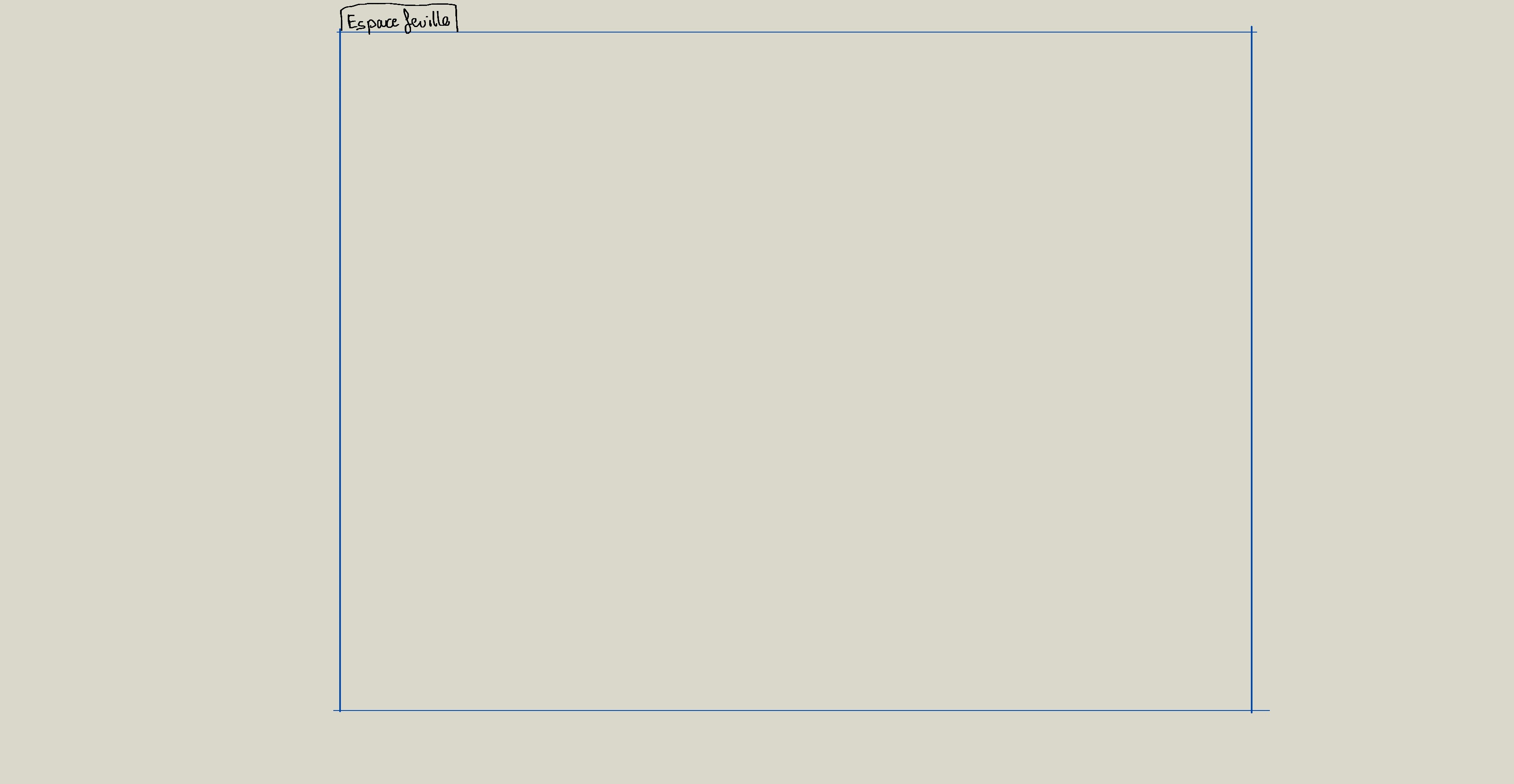

Etape 1

 Je continue à dessiner, ce que j'appelle "espace feuille", pour les besoins de la demonstration, mais de votre côté, contentez vous de prendre une feuille, et considérez la comme le fameux espace feuille

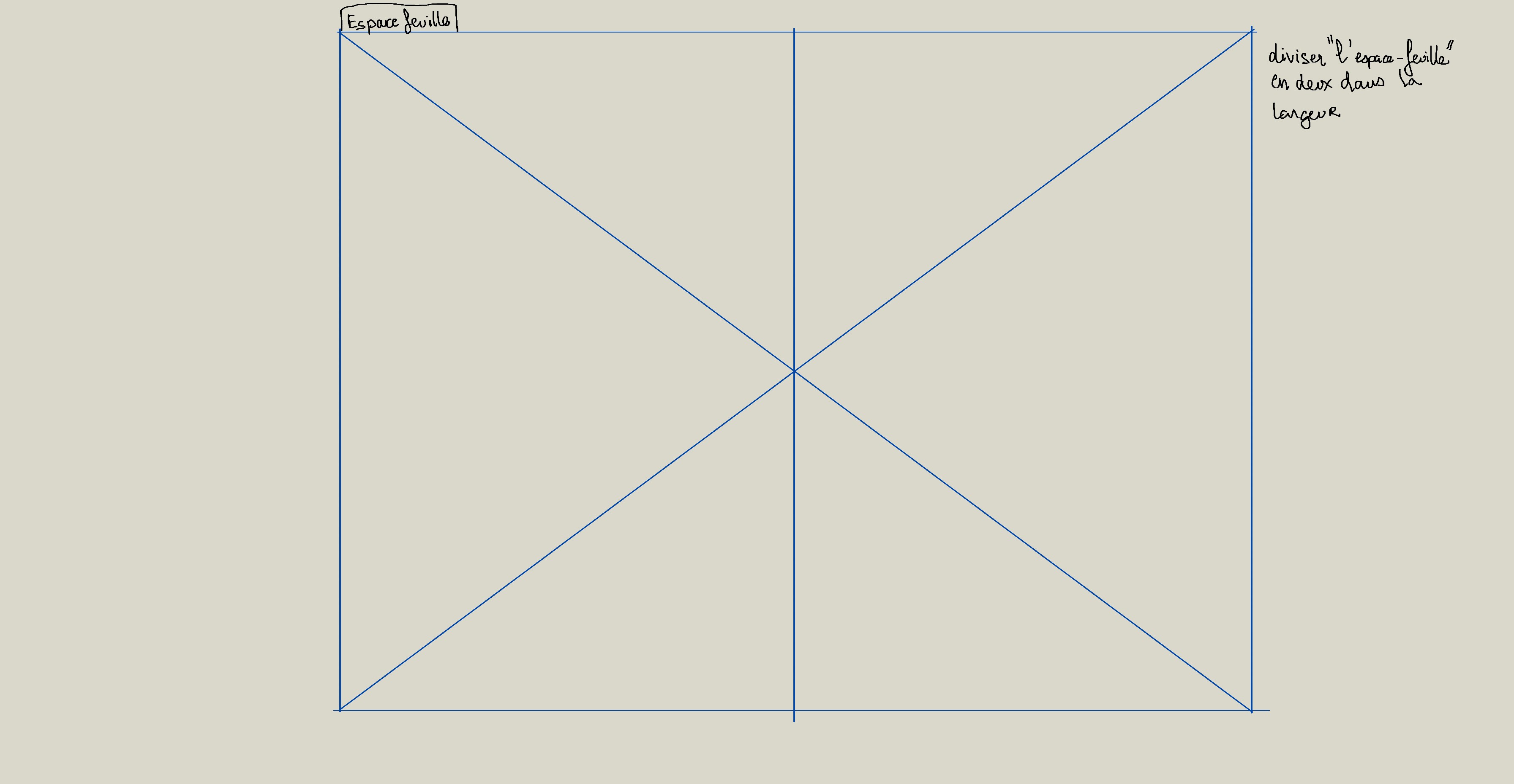

Etape 2

Diviser la feuille en deux par son axe vertical

Etape 3

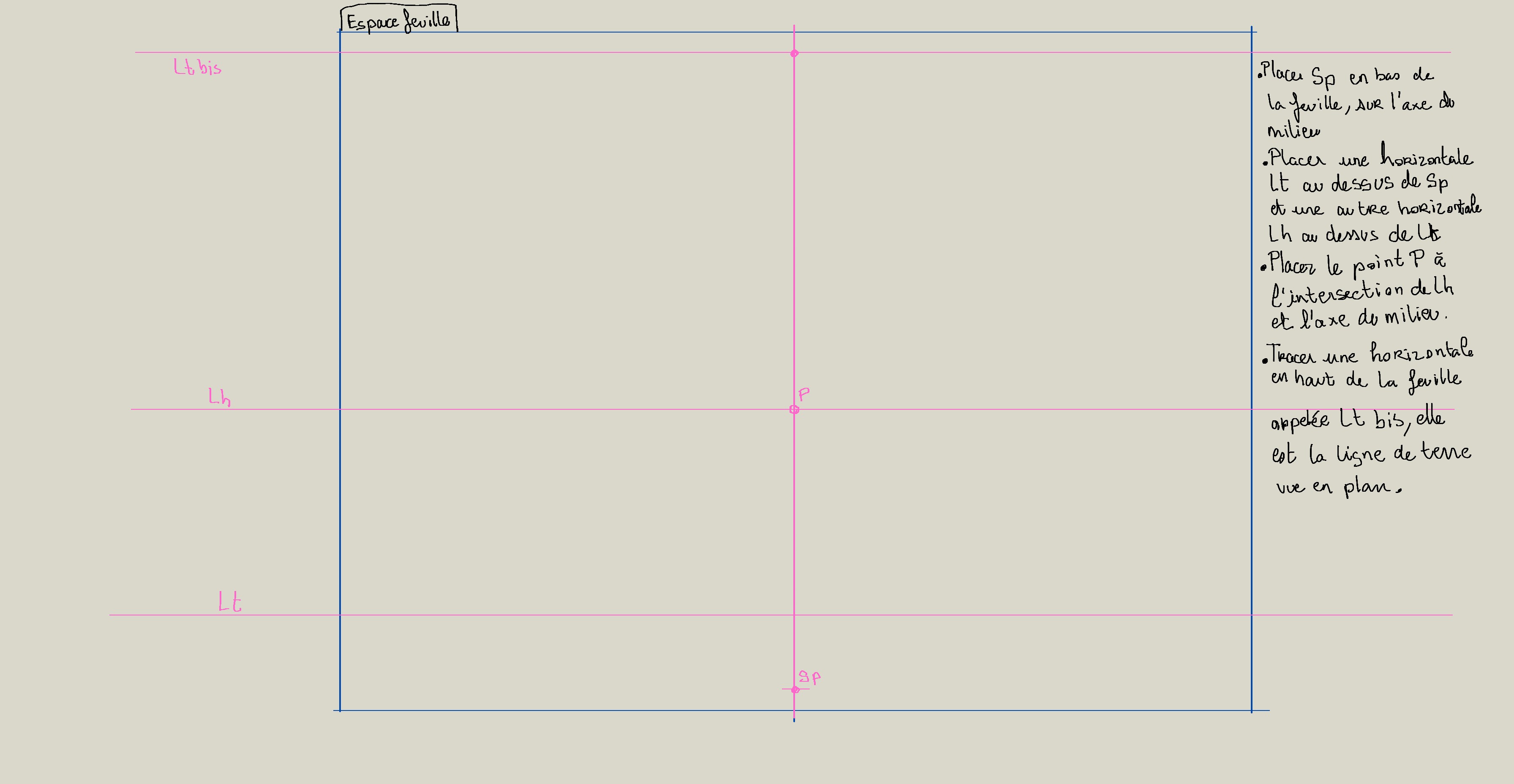

Sur l'axe du milieu, en bas de la feuille noter le point Sp (spectateur)
En haut de la page, tracer une horizontale ici appelée Lt bis (tableau vu en plan)
Tracer dans la moitié basse, de votre feuille Lt, et Lh au dessus (si vous utilisez un format A4, faites une hauteur de 8,5cm, qui signifiera pour une échelle de 5cm/m une hauteur de sp de 1m70).

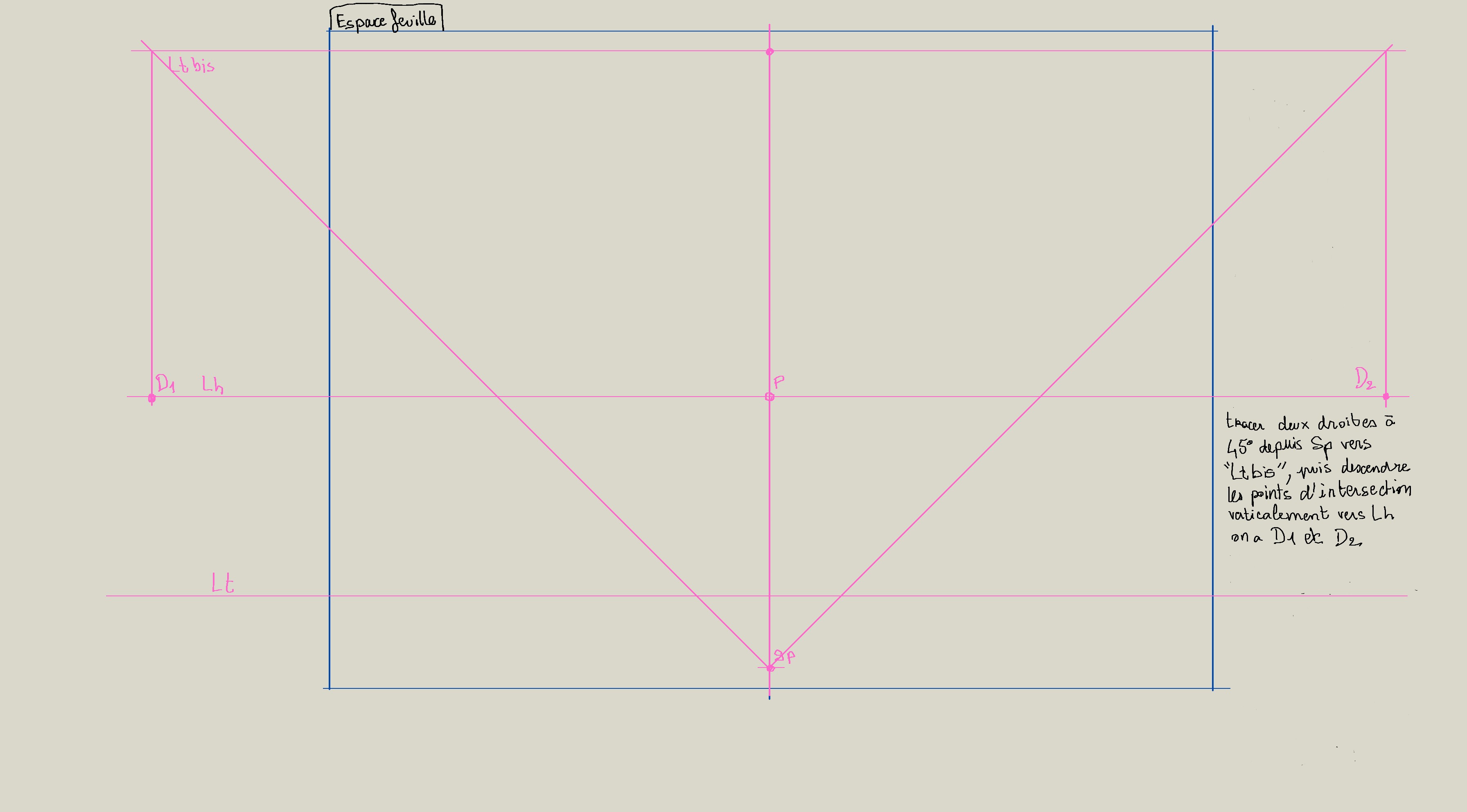

Etape 4

Je trouve D1 et D2 en traçant les angles à 45°, partant de Sp vers Lt-bis, puis à l'intersection de ces droites, je fais descendre verticalement sur Lh pour trouver D1 à gauche et D2 à droite...
Sur votre feuille A4, inutile de chercher, D1 et D2 sont en dehors de la feuille

Etape 5

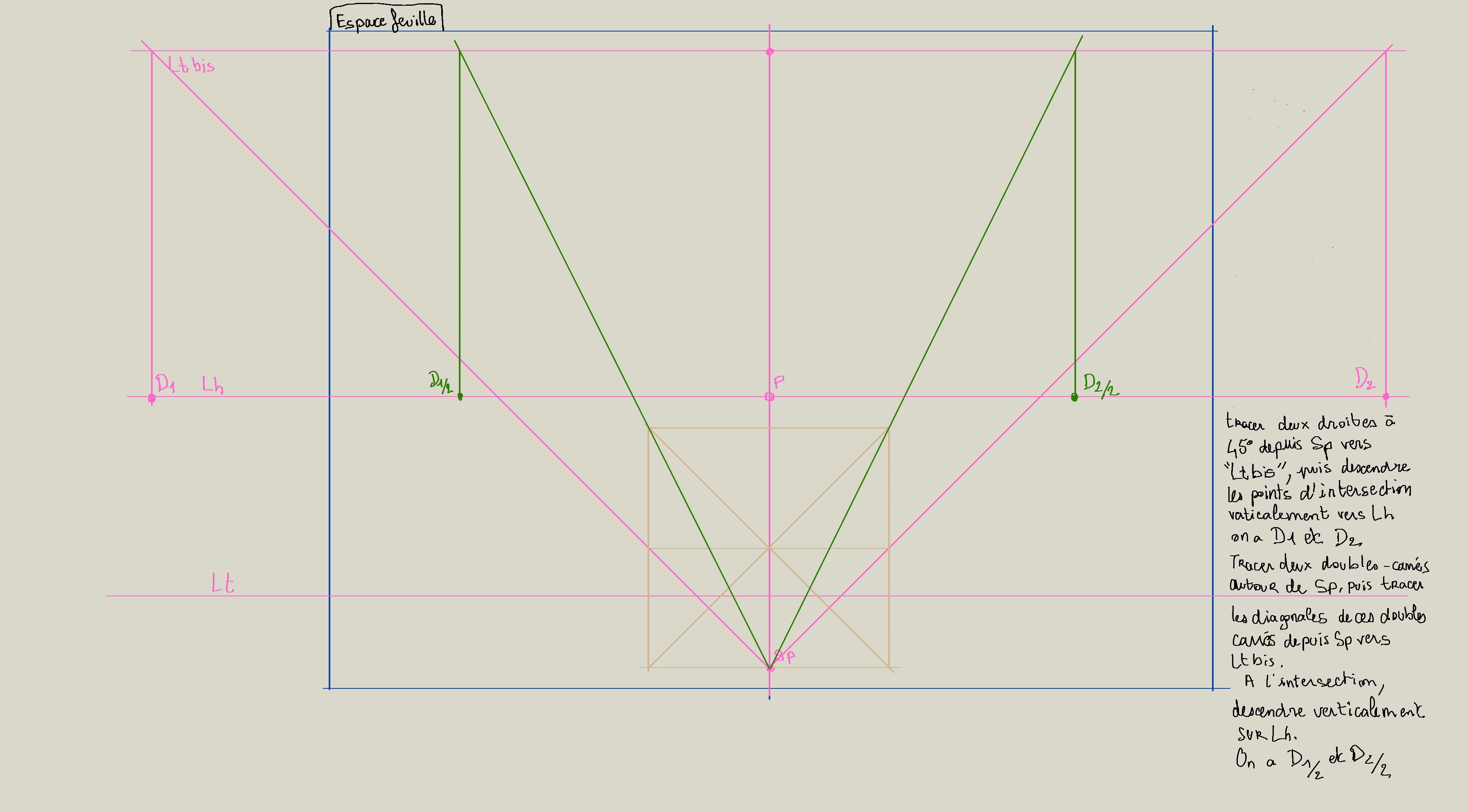

Tracer deux doubles-carrés ayant Sp comme coin  en commun, et depuis Sp, tracer les diagonales des doubles-carré, à l'intersection de Lt-bis, descendre verticalement sur Lh ...
A droite sur Lh, écrire D1/2 et à gauche sur Lh écrire D2/2

Etape 6

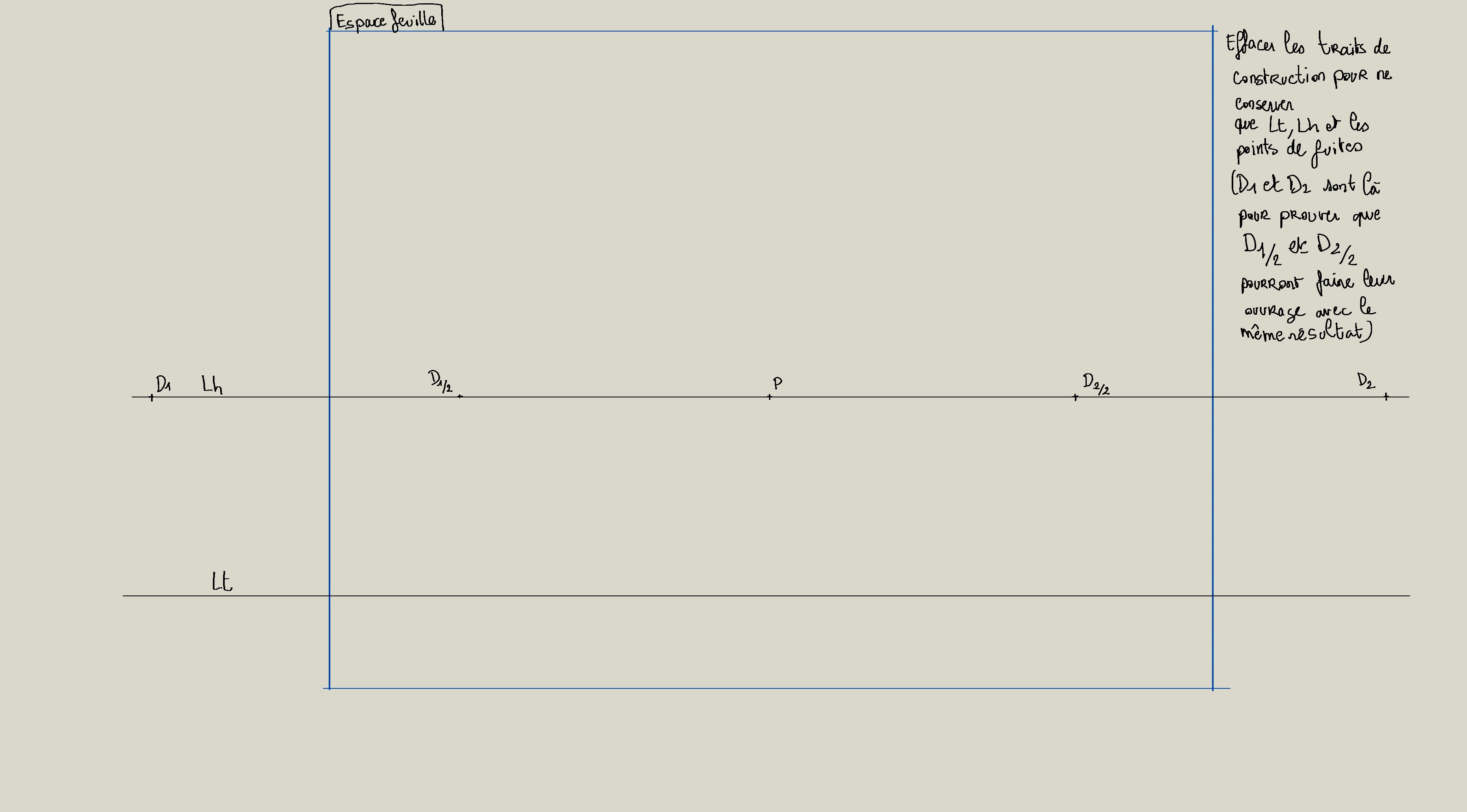

Efacer tout ce qui nous a permis de trouver les points de fuite, pour ne garder que les lignes Lt et Lh, ainsi que les points de fuite...
Pour vous ce sera D1/2, D2/2 et P, moi je permet d'afficher en dehors de l'espace feuille D1 et D2.

Etape 7

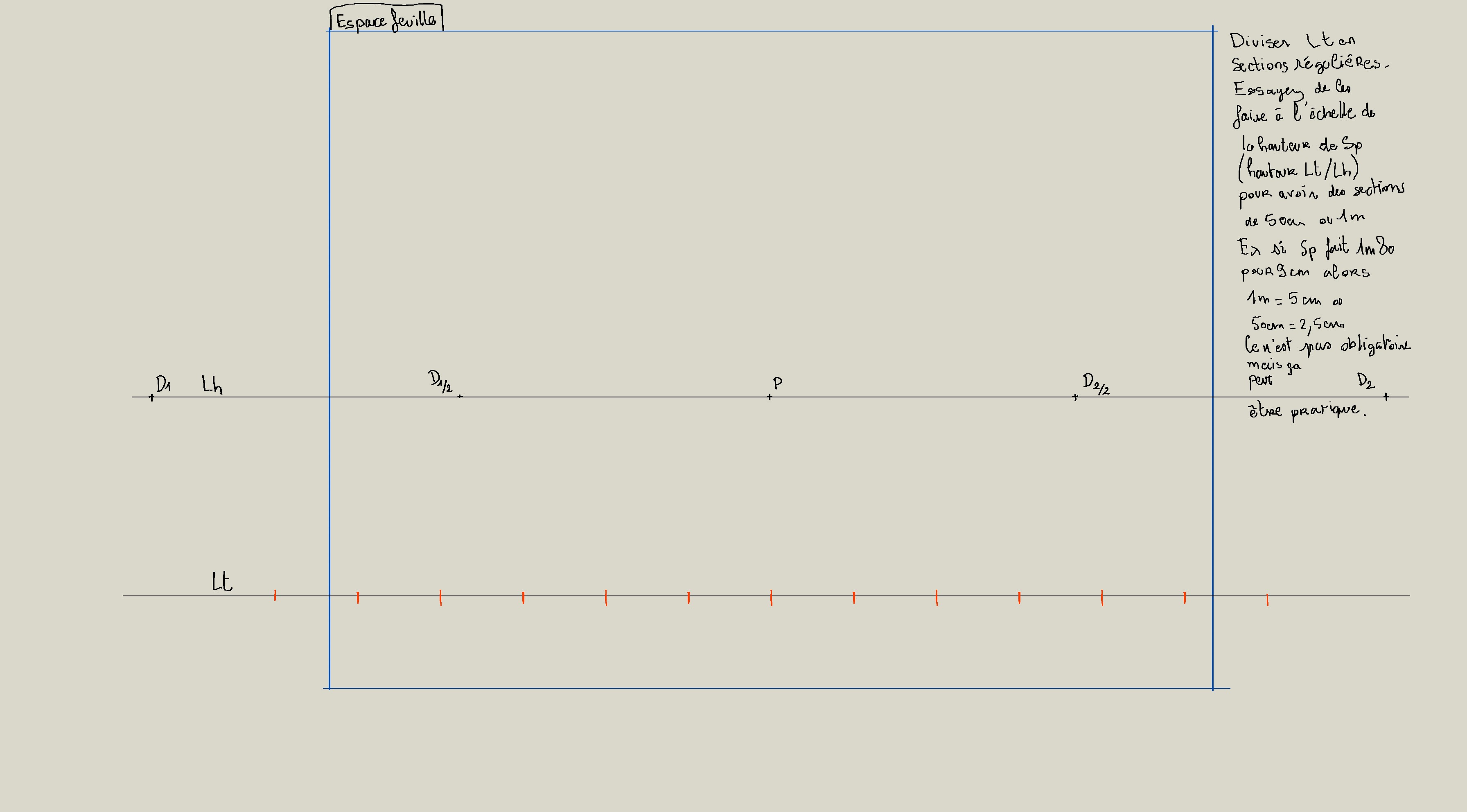

Diviser Lt en sections cocommitentes et régulières...
Si vous avez considéré l'échelle de 5cm/1m, faites des sections de 5cm ou de 2,5cm pour avoir à la fin des carreaux en perspective de 1mx1m, ou de 50cmx50cm...

Etape 8

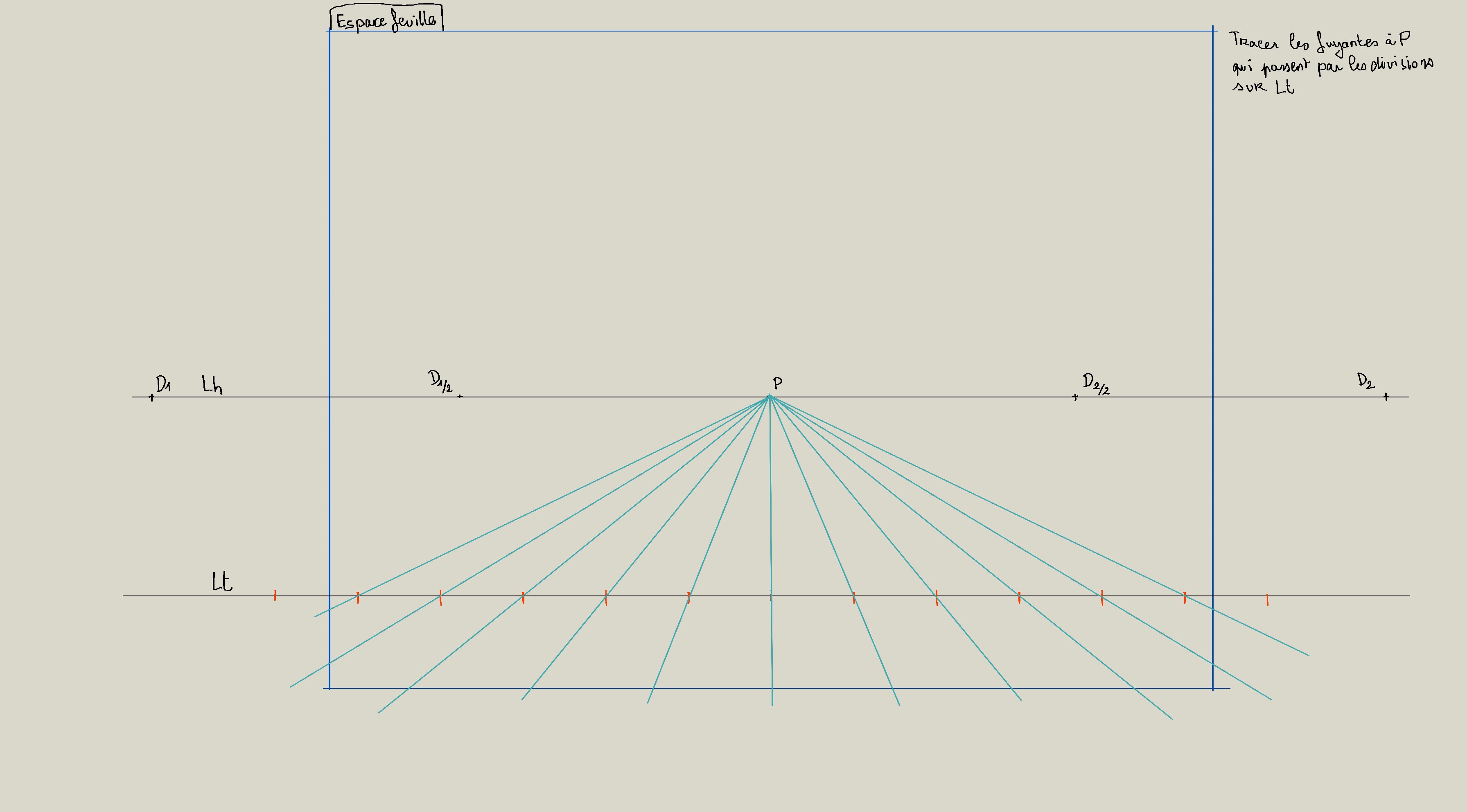

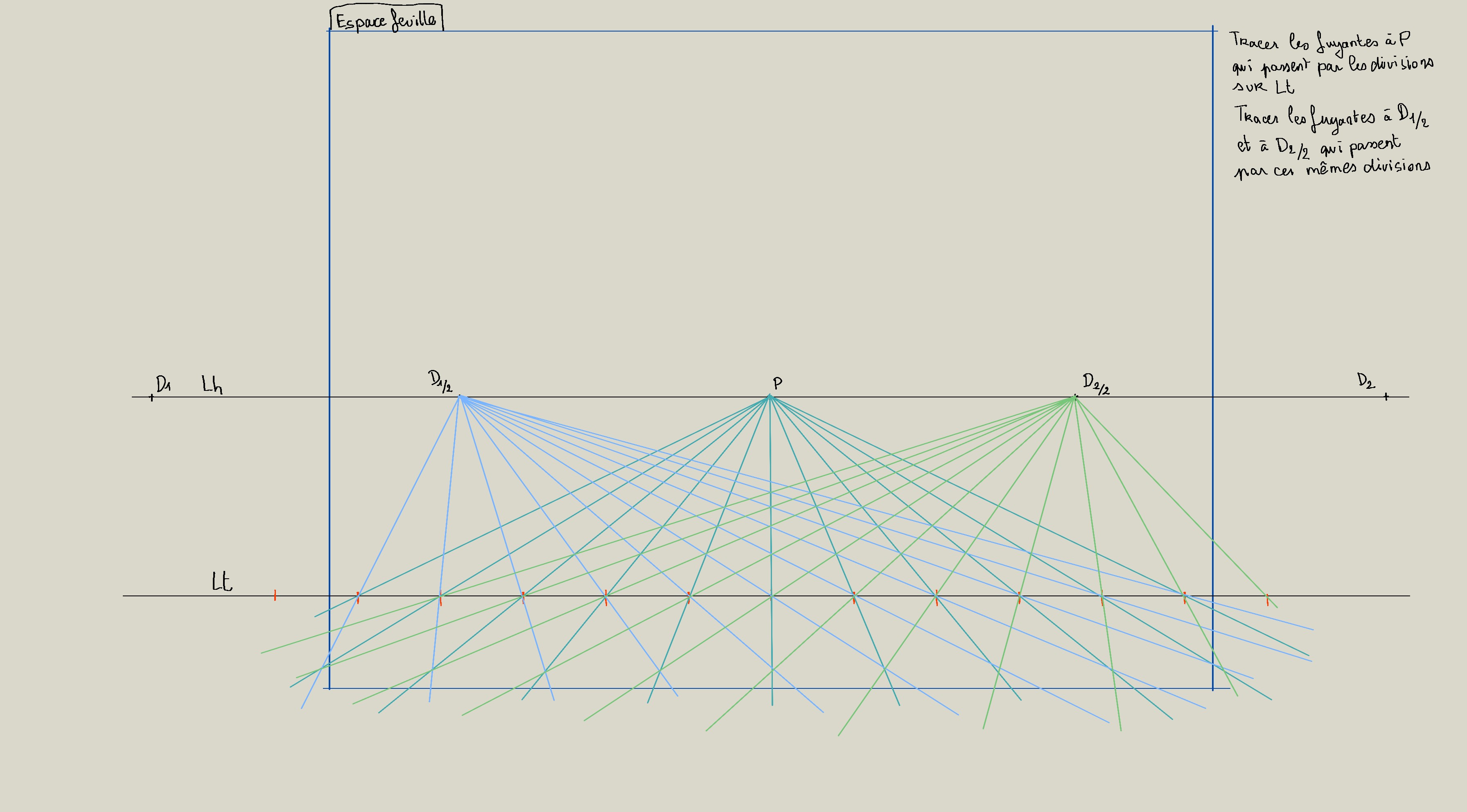

Tracer les fuyantes à P qui passent par les divisions sur Lt.

Etape 9



De la même façon tracer les fuyantes à D1/2 et à D2/2 qui passent par les divisions sur Lt.

Etape 10

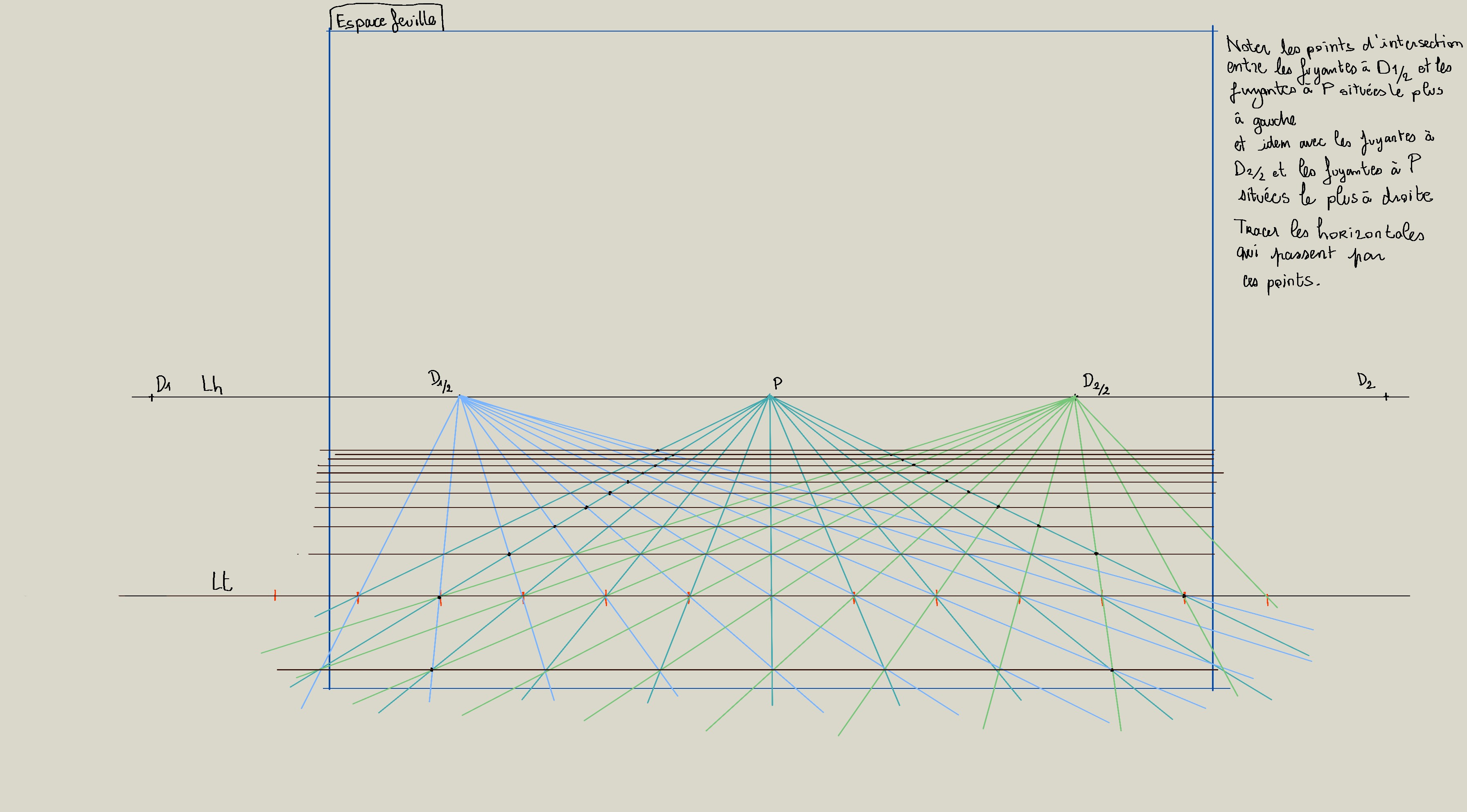

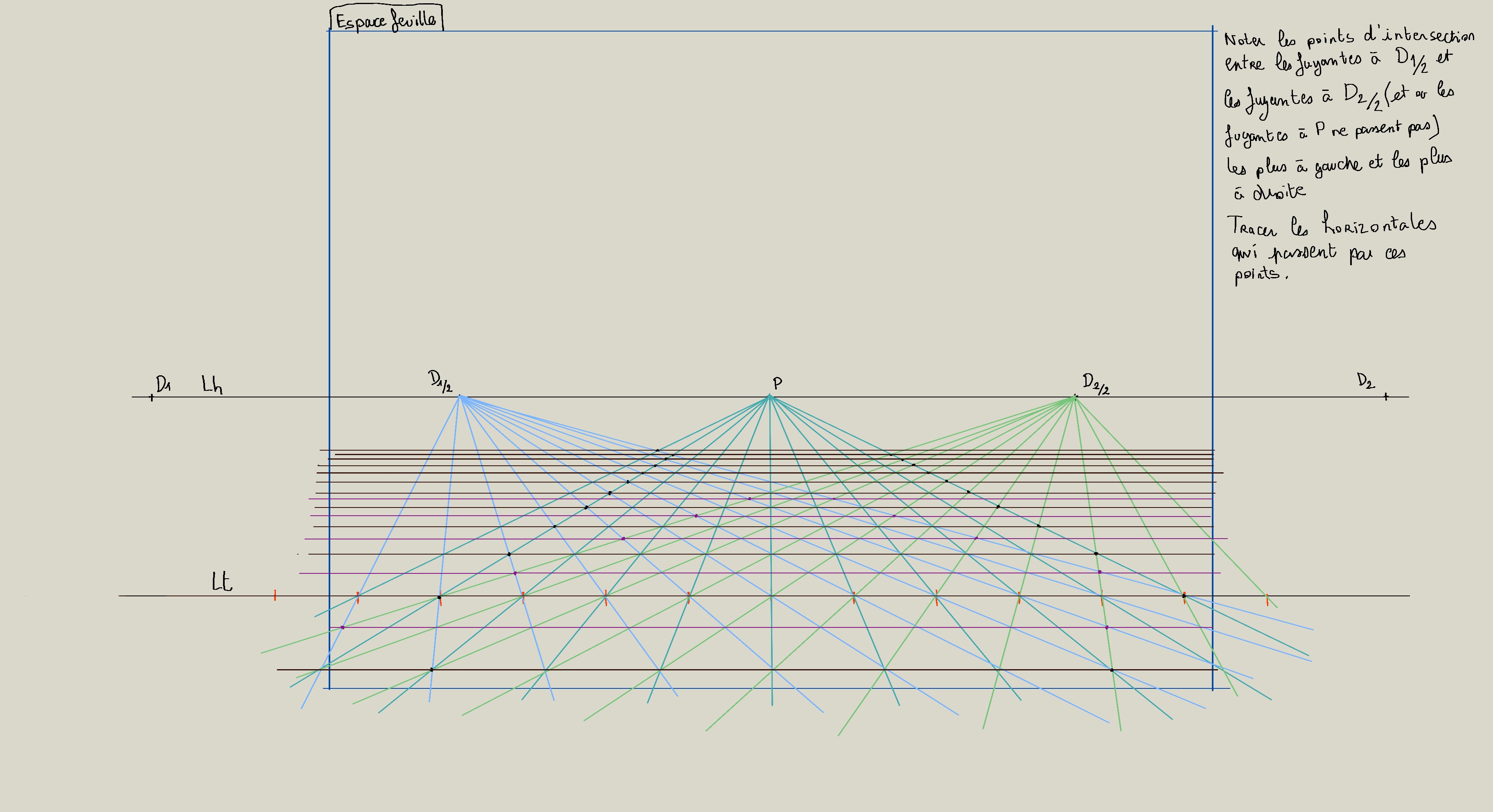

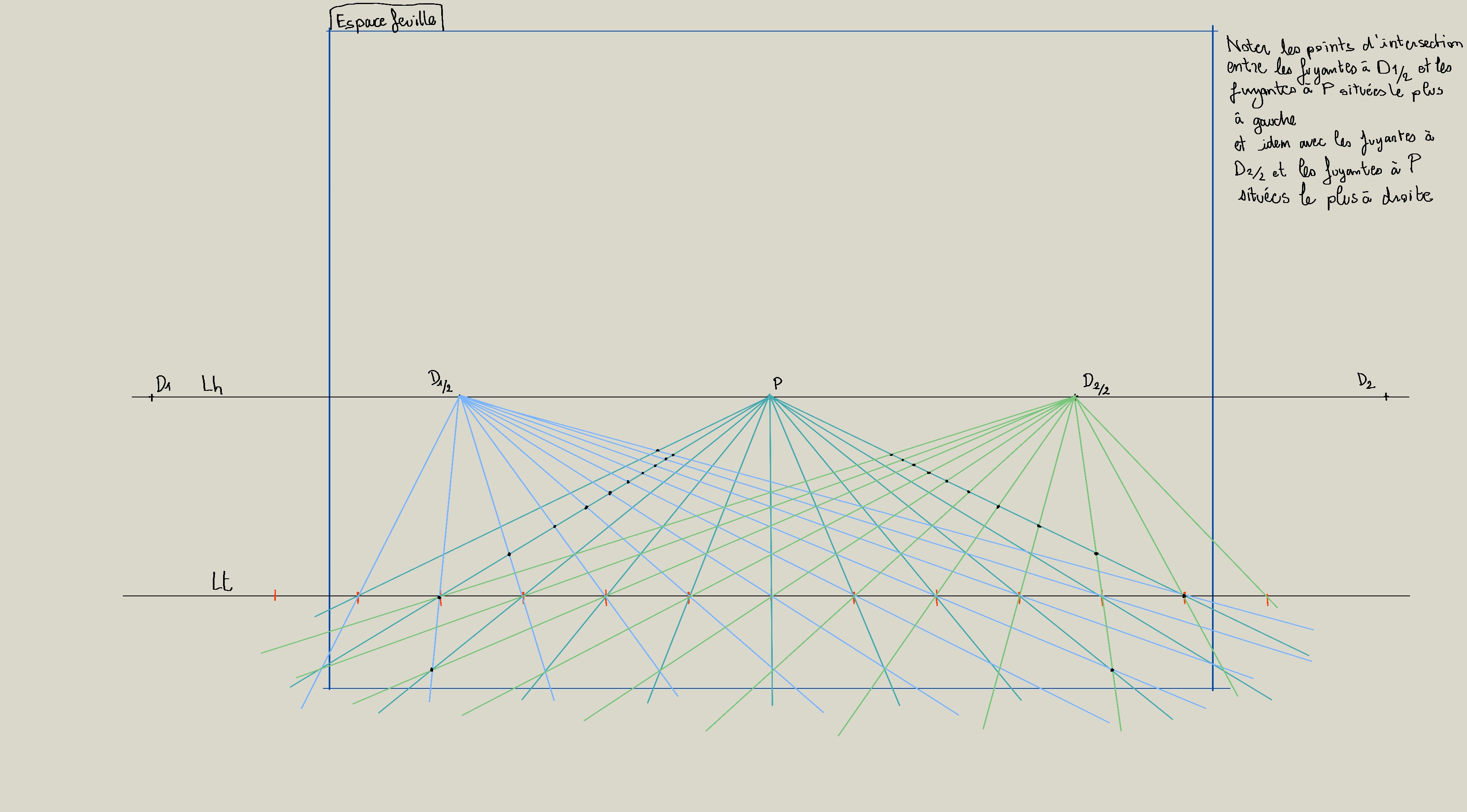

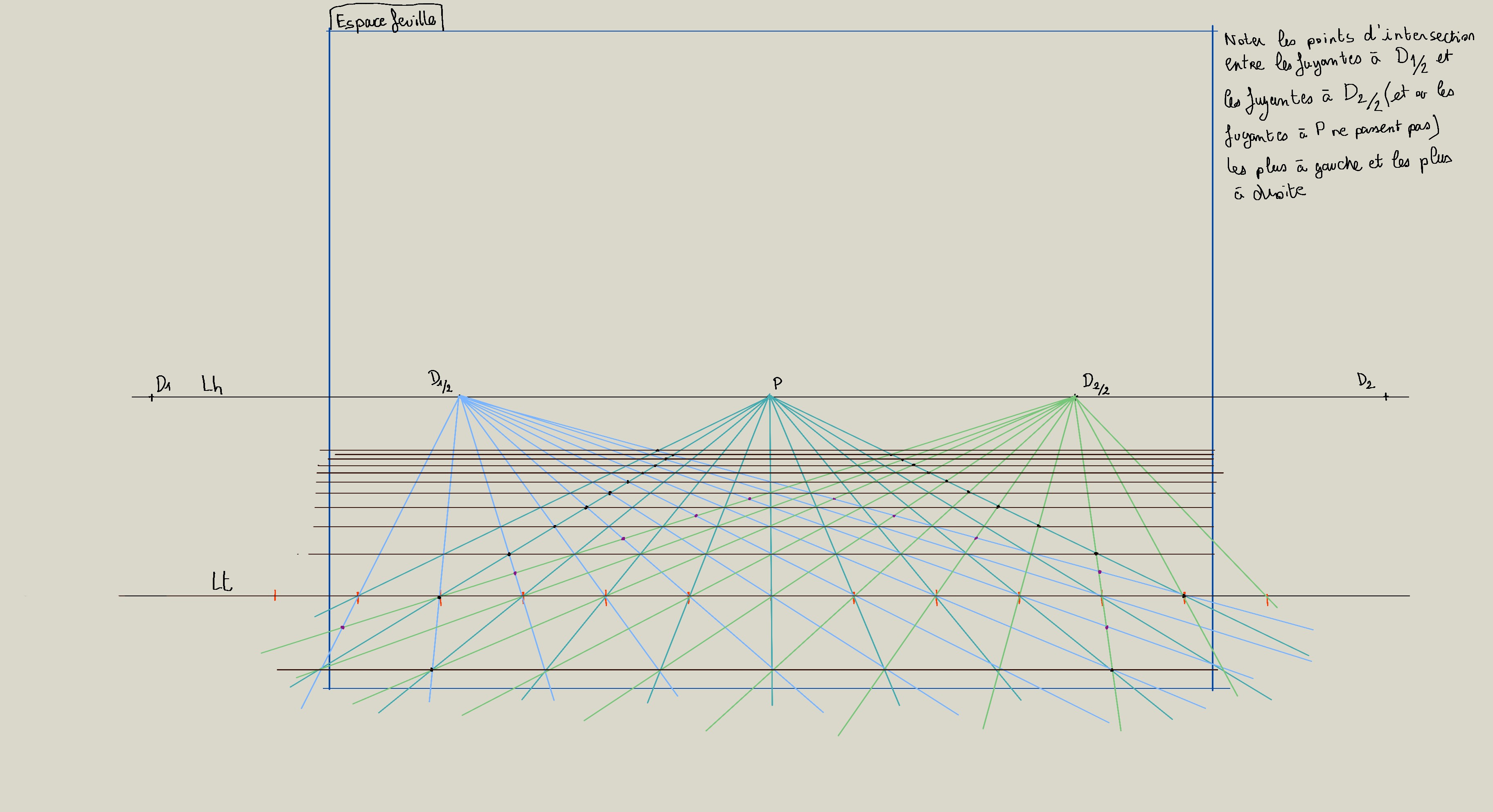

Noter les intersections entre les fuyantes à D1/2 et les fuyantes à P les plus à gauche, et pour les plus à droite entre les fuyantes à D2/2 et les fuyantes à P

Etape 11

Tracer les horizontales qui passent par ces points avec un crayon de couleur brun (ou de votre choix).
le fait de faire des traits de couleurs spécifiques aura son importance pour distinguer les différents types de ligne.

Etape 12

Noter les intersections entre les fuyantes à D1/2 et les fuyantes à D2/2 au milieu des doubles-carrés, à gauche et à droite...

Etape 13

Tracer les horizontales qui passent par ces points au crayon de couleur violet (ou de votre choix)...

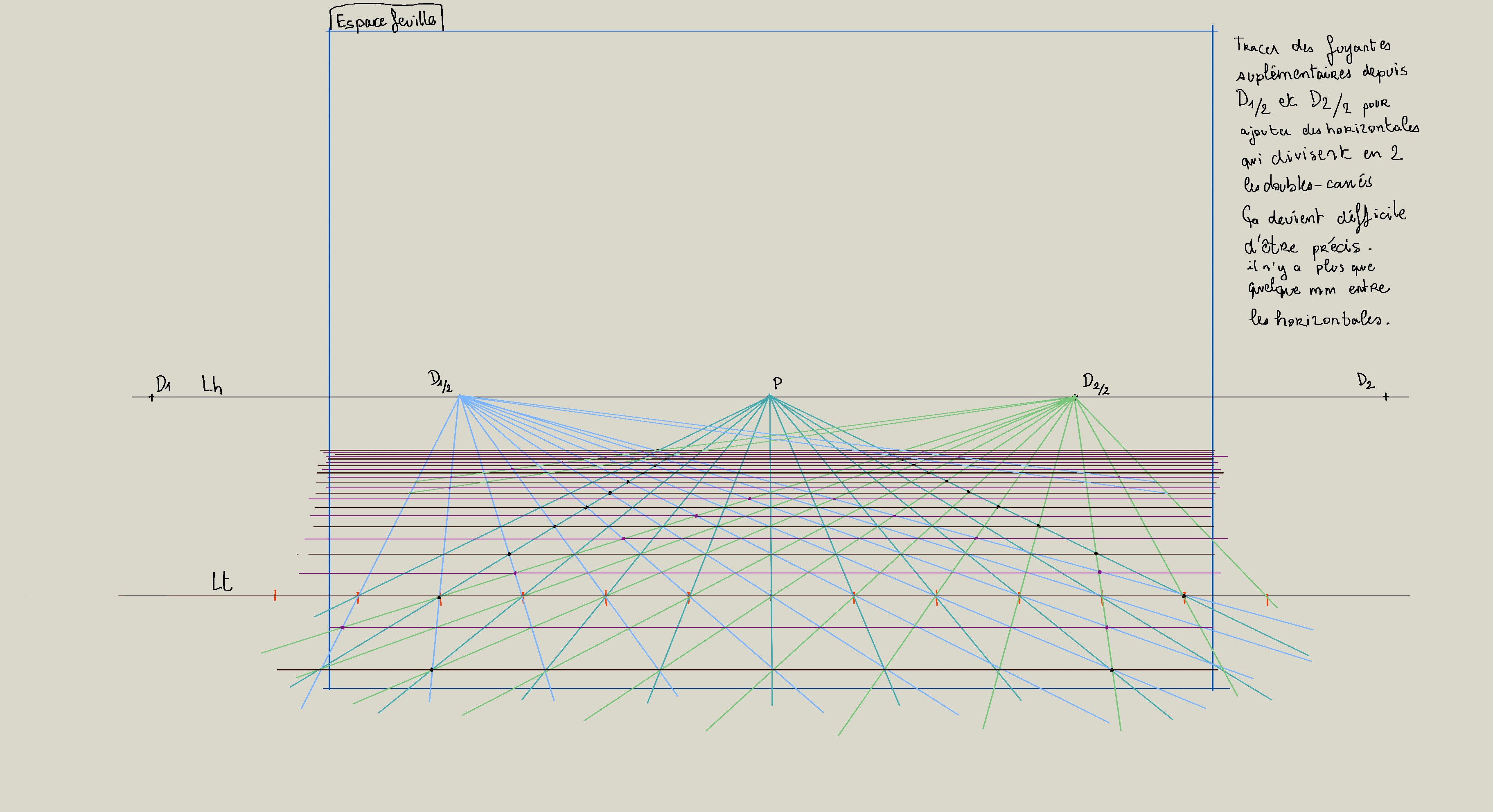

Etape 14

Pour continuer à tracer les horizontales violettes, il nous faut trouver de nouveaux points, en traçant quelques fuyantes vers D1/2 depuis une intersection entre la ligne brune qui n'a pas de ligne violette au dessus d'elle et la fuyante à P la plus à droite ...
Même principe avec D2/2 du côté gauche. Noter les points d'intersection entre D1/2 et D2/2 entre deux horizontales brunes, puis tracer les horizontales violettes issus de ces points.
Cette partie devient complexe à dépatouiller, à la fin, l'espace entre chaque horizontale n'est plus que de quelque mm.

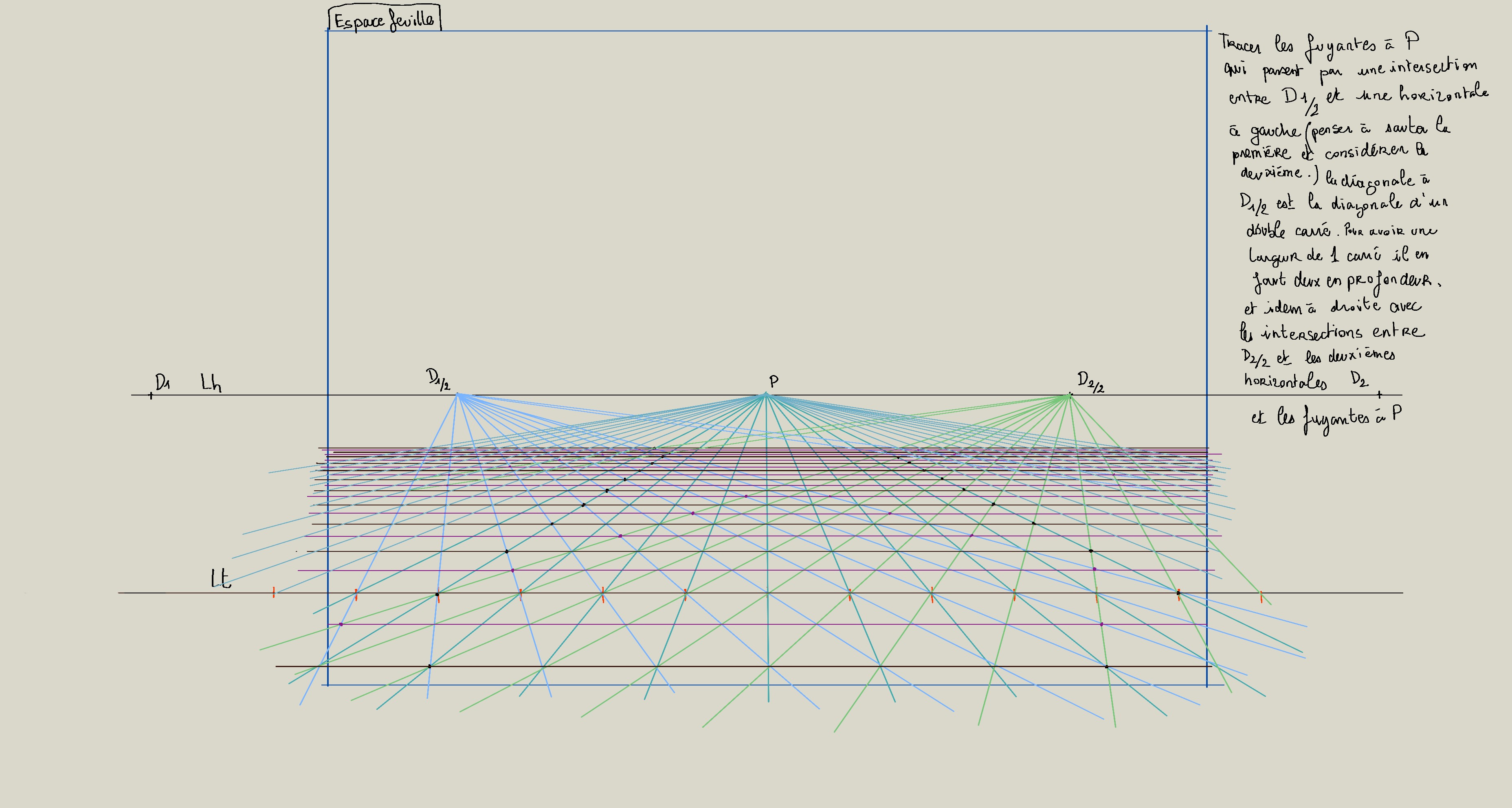

Etape 15

Continuer de tracer les fuyantes à P à droite et à gauche en utilisant les points d'intersections des fuyantes à D1/2 ou D2/2 et des lignes horizontales brunes (jamais les violettes)...
C'est ici que la couleur nous permet de distinguer les lignes brunes qui nous ont fait dessiner les doubles carrés et les lignes violettes qui viennent dessiner une coupure des doubles-carrés en deux...

Etape 16

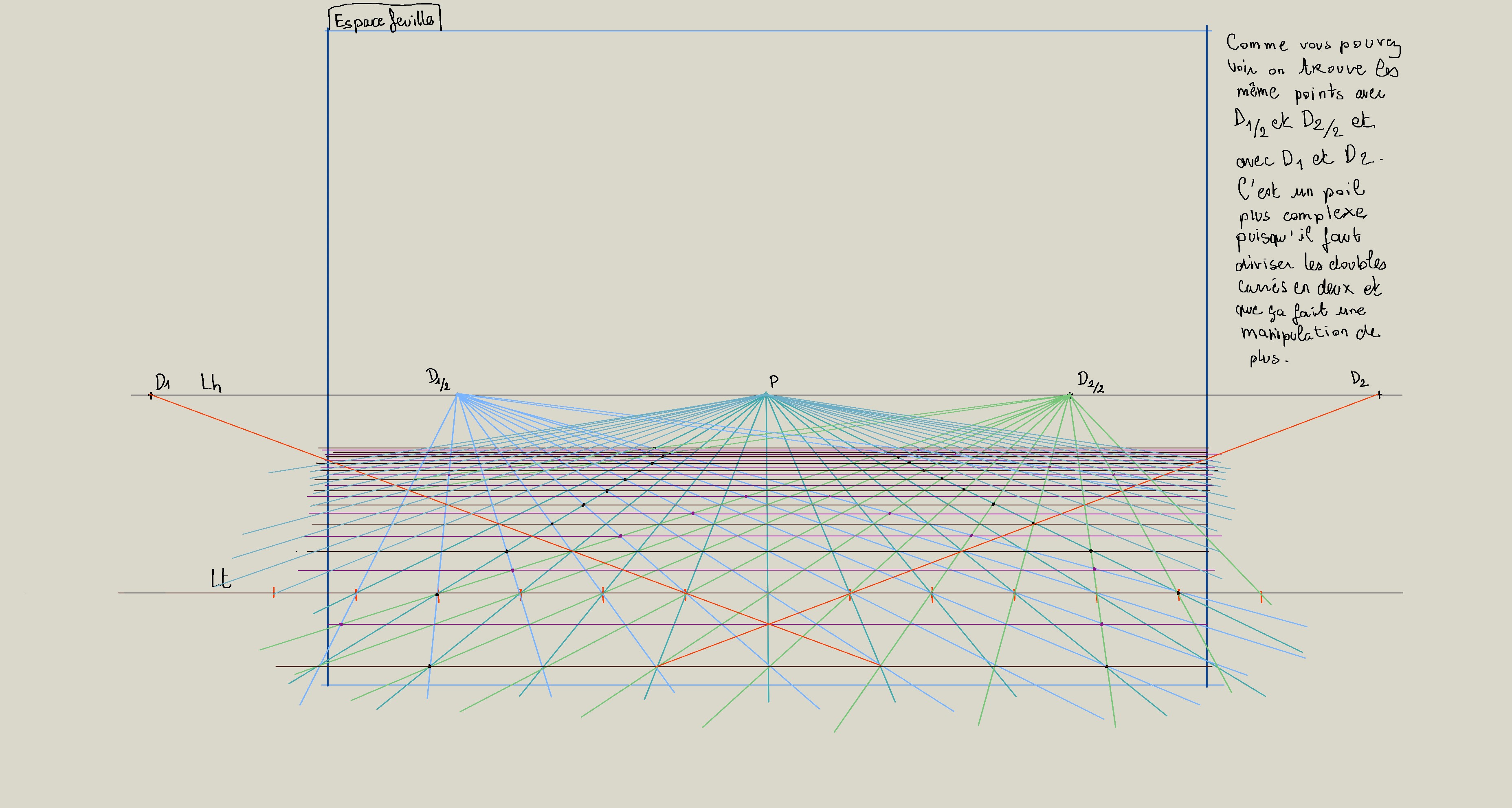

Quand je trace les fuyantes à D1 et D2, je tombe sur les points que j'ai trouvé avec les fuyantes à D1/2 et D2/2, ce qui prouve qu'en utilisant les fuyantes des diagonales des doubles-carrés on obtient le même résultat qu'avec les fuyantes des diagonales des carrés.
Avec les diagonales des doubles carrés, c'est juste un peu plus difficile, car il faut diviser les doubles carrés en deux et ne pas perdre de vue qu'un double carré n'est pas un carré.

Etape 17

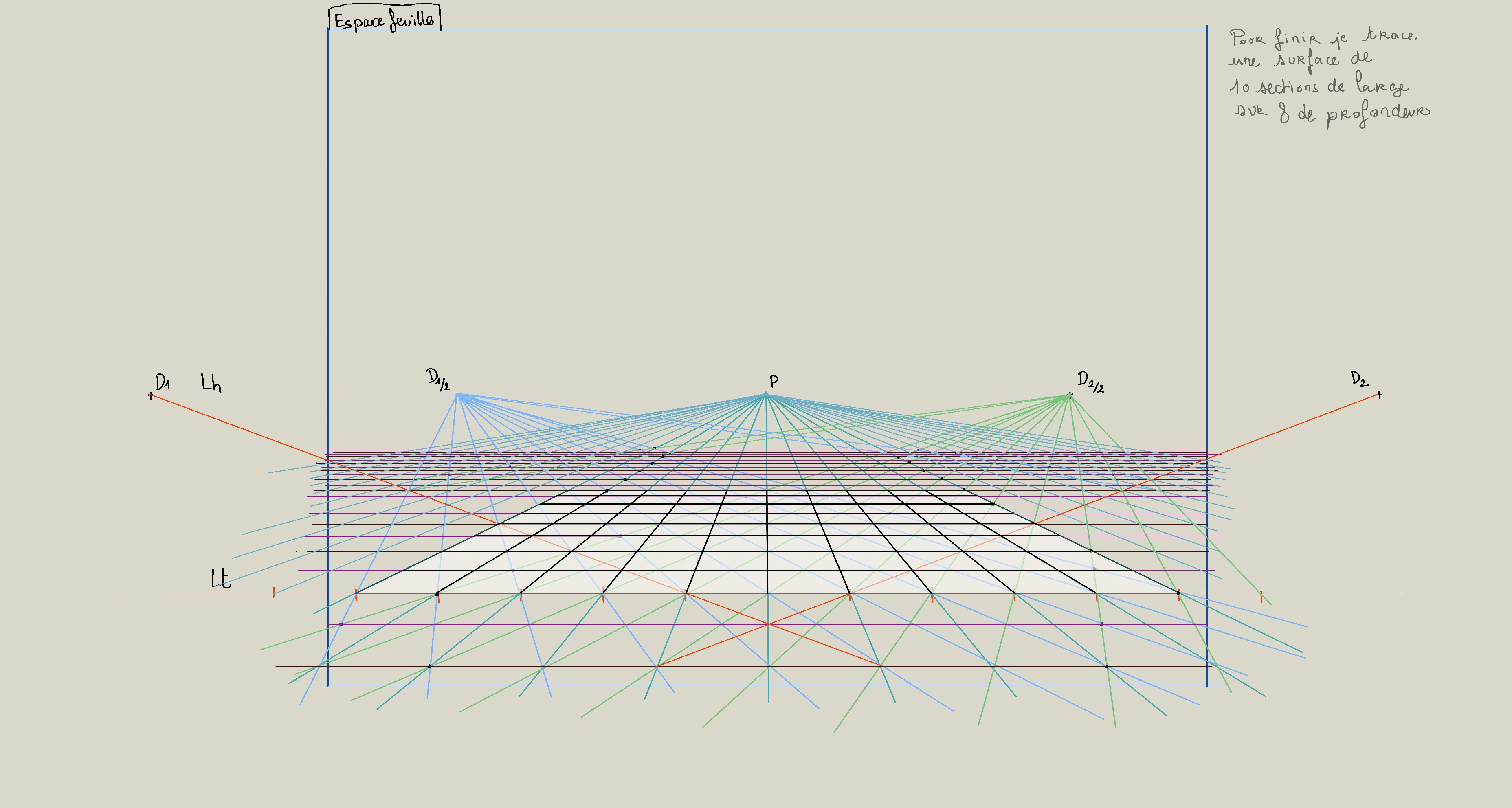

Finaliser une surface carrelé de x division de large sur y division de profondeur, au rotring ou similaire encrer votre dessin

Etape 18

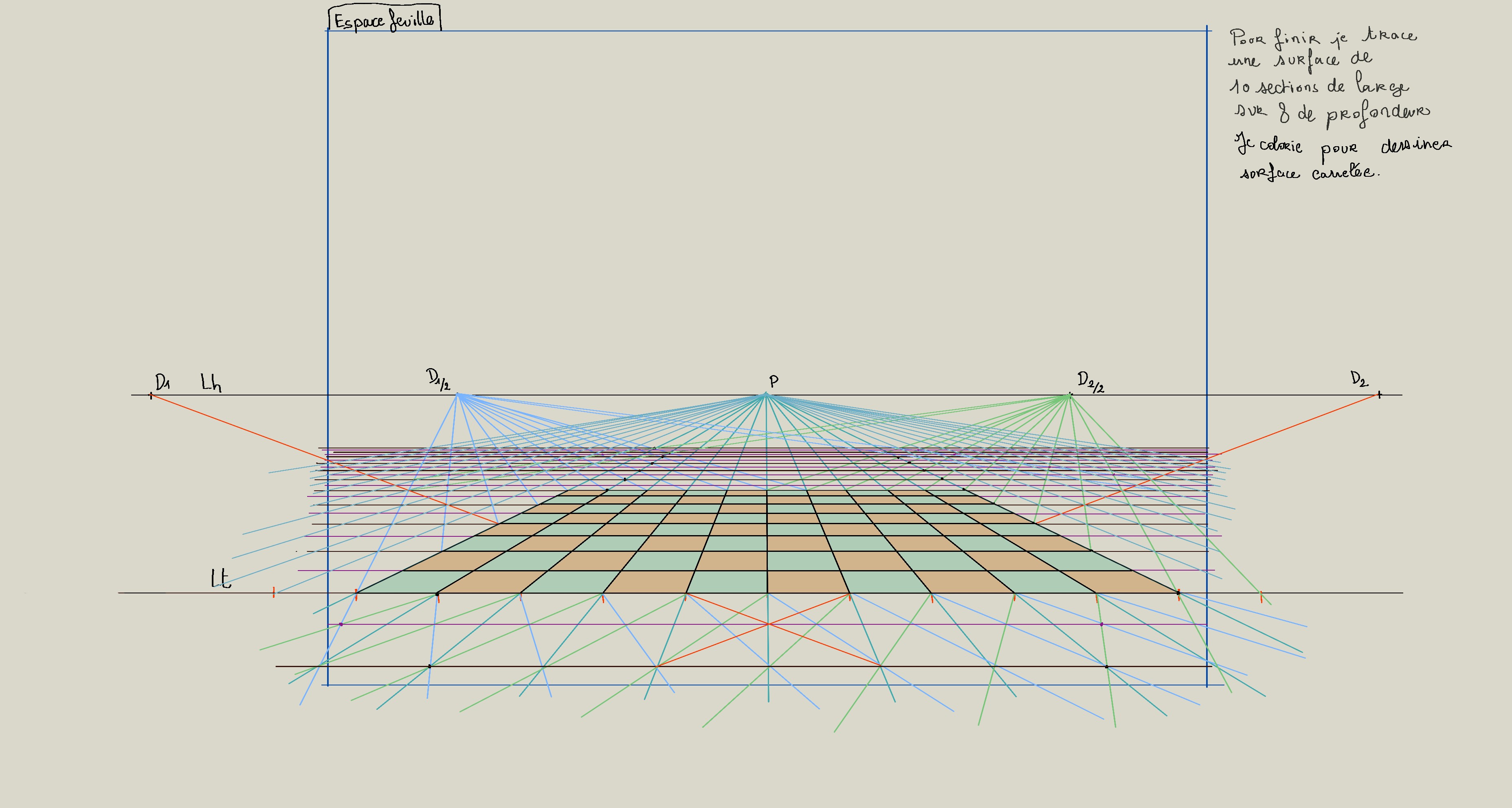

Colorier les carreaux comme vous le souhaiter

Etape 19

Soyez fou, tant que vous y êtes, faites toute la page, et faites un dégradé du noir au blanc pour en plus de la perspective linéaire, mettre une dose de perspective atmosphérique
